Tutoriel de remplacement de l'écran de Unihertz Titan Pocket

Ce tutoriel passera en revue le processus de remplacement de l'écran du smartphone Unihertz Titan Pocket.

Il est important que vous lisiez l'intégralité du guide et que vous vous assuriez de pouvoir effectuer toutes les étapes avant de commencer à remplacer l'écran de votre smartphone Unihertz Titan Pocket. Sinon, il est recommandé de trouver un spécialiste local qualifié pour effectuer la réparation.

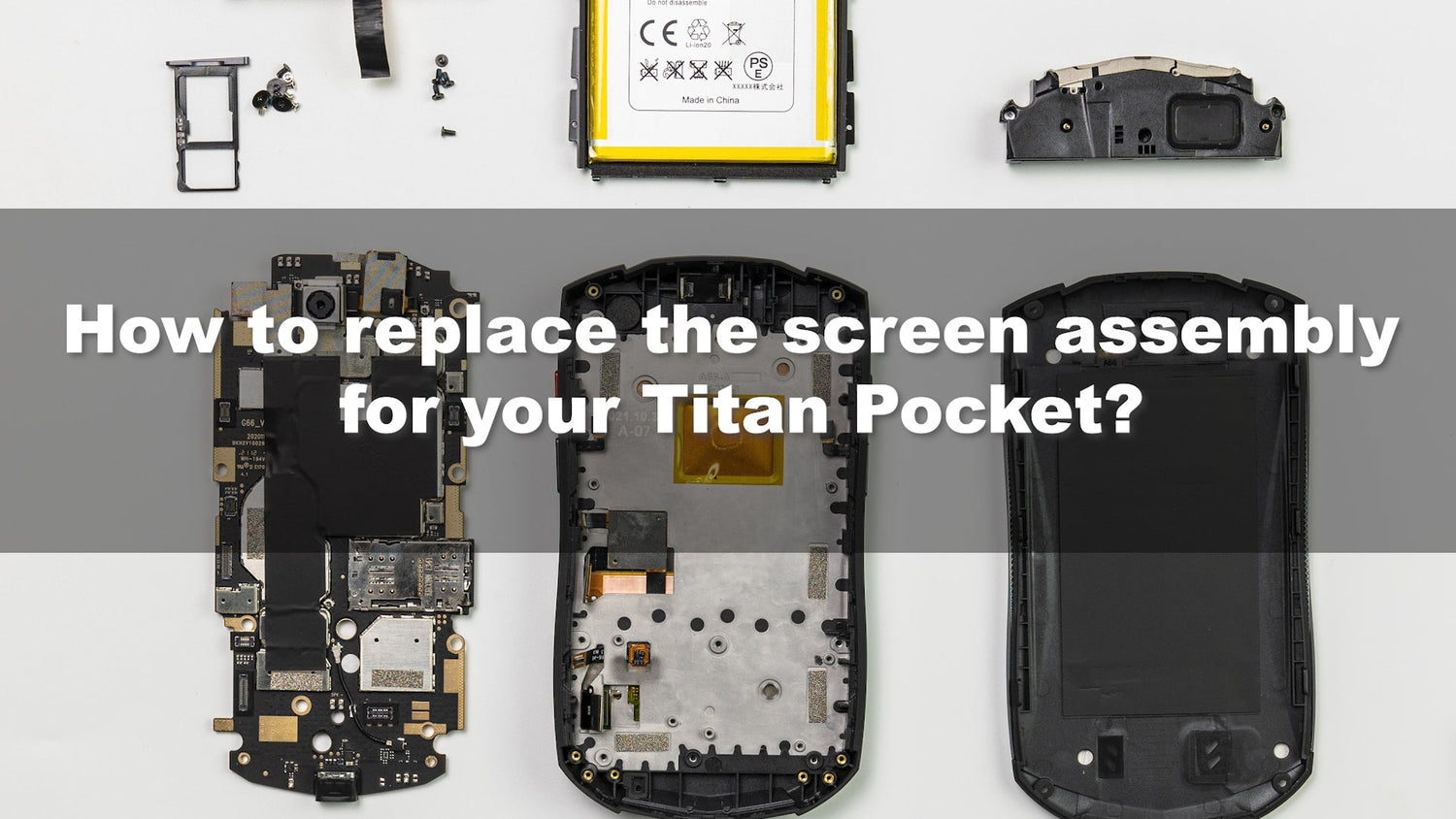

Comment remplacer l'écran pour Unihertz Titan Pocket

Comment remplacer l'écran pour Unihertz Titan Pocket étape par étape

	Étape 1 Retirez les quatre vis du panneau arrière, puis retirez le panneau arrière.
	Étape 2 Retirez les trois vis de l'ensemble haut-parleur, puis retirez l'ensemble haut-parleur.
	Étape 3 Soulevez les câbles d'interface entre la batterie et la carte mère, puis retirez la batterie.
	Étape 4 Retirez les deux vis du module d'antenne.
	Étape 5 Déchirez la feuille de cuivre de refroidissement reliant le module d'antenne à la carte mère.
	Étape 6 Retirez le module d'antenne.
	Étape 7 Retirez les dix vis de la carte mère.
	Étape 8 Soulevez les six interfaces de câble sur la carte mère, puis retirez le plateau de la carte SIM.
	Étape 9 Soulevez délicatement la carte mère et retirez-la.
	Étape 10 Utilisez un pied-de-biche pour vous étirer dans l'encoche marquée et poussez l'ensemble clavier.
	Étape 11 Installez l'ensemble clavier sur l'ensemble écran de remplacement (faites passer le câble par l'encoche marquée).
	Étape 12 Vérifiez si les deux anneaux en caoutchouc sur l'assemblage de l'écran de remplacement sont desserrés.
	Étape 13 Retirez le cadre de bord latéral de l'ensemble d'écran d'origine, retirez le bouton de volume FPC, le bouton d'alimentation FPC et le bouton PTT FPC.
	Étape 14 Installez les FPC du bouton d'arborescence et le cadre de bord latéral sur l'ensemble d'écran de remplacement.
	Étape 15 Retirez délicatement la mousse de protection de la caméra sur l'ensemble d'écran de remplacement.
	Étape 16 Installez la carte mère. (Remarque : retirez l'anneau en caoutchouc d'origine s'il se trouve à l'arrière de la carte mère.)
	Étape 17 Branchez les six interfaces de câble sur la carte mère.
	Étape 18 Installez les 10 vis sur la carte mère.
	Étape 19 Installez le module d'antenne, refixez la feuille de cuivre de refroidissement entre le module d'antenne et la carte mère, puis installez les deux vis sur le module d'antenne.
	Étape 20 Installez la batterie et branchez les interfaces de câble entre la batterie et la carte mère.
	Étape 21 Installez l'ensemble haut-parleur et serrez les trois vis dessus.
	Étape 22 Installez le panneau arrière et serrez les quatre vis dessus.
	Étape 23 Installez le plateau de la carte SIM.
