Unihertz Atom L/XL Type-C Interface Replacement Tutorial - Unihertz

Tutorial sulla sostituzione dell'interfaccia Unihertz Atom L/XL Type-C

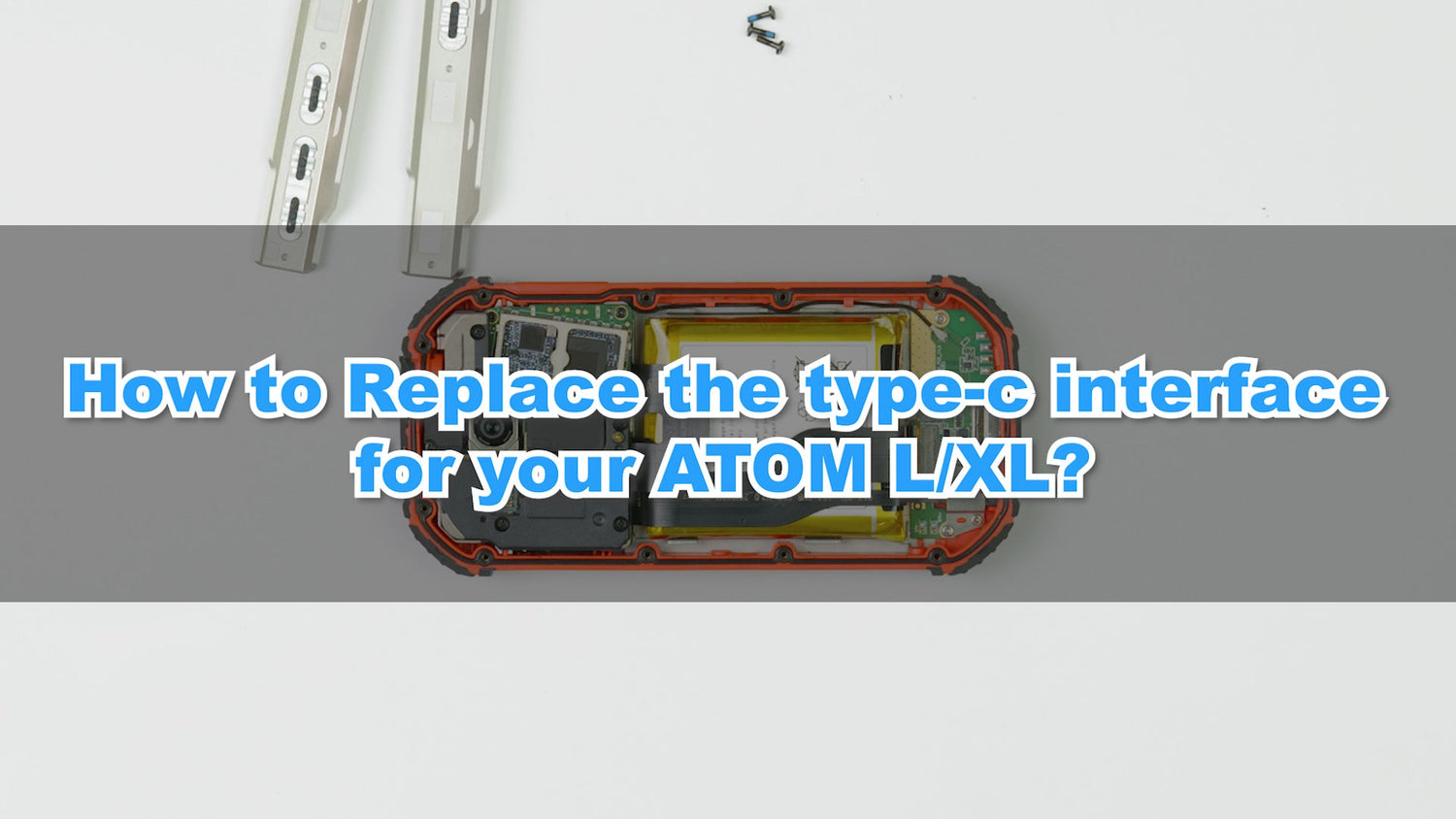

Questo tutorial esaminerà il processo di sostituzione del gruppo interfaccia di tipo C dello smartphone Unihertz Atom L/XL.

Tutorial sulla sostituzione del touchscreen e del gruppo LCD Unihertz Atom Lettura Tutorial sulla sostituzione dell'interfaccia Unihertz Atom L/XL Type-C 3 minuti
Unihertz Atom L/XL Type-C Interface Replacement Tutorial

Questo tutorial esaminerà il processo di sostituzione dell'interfaccia di tipo C dello smartphone Unihertz Atom L/XL.

È importante leggere l'intera guida e assicurarsi di poter completare tutti i passaggi prima di iniziare a sostituire l'interfaccia di tipo C del tuo smartphone Unihertz Atom L/XL. In caso contrario, si consiglia di rivolgersi a uno specialista locale qualificato per eseguire la riparazione.

Come sostituire l'interfaccia di tipo C per Unihertz Atom L/XL

Come sostituire l'interfaccia di tipo C per Unihertz Atom L/XL passo dopo passo

Atom L/XL Type-C Interface Replacement Step 01

Passo 1

Rimuovere le 3 viti sulla barra laterale destra
Atom L/XL Type-C Interface Replacement Step 02

Passo 2

Rimuovere la striscia laterale destra
Atom L/XL Type-C Interface Replacement Step 03

Passaggio 3

Rimuovere le 3 viti sulla barra laterale sinistra
Atom L/XL Type-C Interface Replacement Step 04

Passaggio 4

Rimuovere il vassoio della scheda SIM
Atom L/XL Type-C Interface Replacement Step 05

Passaggio 5

Rimuovere la striscia laterale sinistra
Atom L/XL Type-C Interface Replacement Step 06

Passaggio 6

Rimuovere le 10 viti sul guscio posteriore
Atom L/XL Type-C Interface Replacement Step 07

Passaggio 7

Rimuovere il guscio posteriore. Fare attenzione alla colla impermeabile
Atom L/XL Type-C Interface Replacement Step 08

Passaggio 8

Inserire le 5 viti e la staffa di fissaggio sull'FPC di tipo c
Atom L/XL Type-C Interface Replacement Step 09

Passaggio 9

Rimuovi il jack per cuffie da 3,5 mm. Fai leva per aprire le 3 interfacce del cavo sull'FPC di tipo C
Atom L/XL Type-C Interface Replacement Step 10

Passo 10

Rimuovere l'FPC di tipo C
Atom L/XL Type-C Interface Replacement Step 11

Passaggio 11

Estrarre il nuovo FPC di tipo c (prestare attenzione a verificare se l'FPC di tipo c acquistato corrisponde al telefono cellulare)
Atom L/XL Type-C Interface Replacement Step 12

Passo 12

Installa l'FPC di tipo c Collega il cavo di interfaccia all'FPC di tipo c Fissa il jack per cuffie da 3,5 mm
Atom L/XL Type-C Interface Replacement Step 13

Passo 13

Installare le 5 viti e la staffa di fissaggio sull'FPC di tipo C
Atom L/XL Type-C Interface Replacement Step 14

Passaggio 14

Installare il case posteriore e 10 viti
Atom L/XL Type-C Interface Replacement Step 15

Passaggio 15

Installare la striscia laterale sinistra
Atom L/XL Type-C Interface Replacement Step 16

Passaggio 16

Installare il vassoio della scheda SIM Installare le 3 viti sulla guida laterale sinistra
Atom L/XL Type-C Interface Replacement Step 17

Passaggio 17

Installare la striscia del lato destro
Atom L/XL Type-C Interface Replacement Step 18

Passo 18

Installare le 3 viti sulla barra laterale destra

Passo 1

Rimuovere le 3 viti sulla barra laterale destra
Atom L/XL Type-C Interface Replacement Step 01

Passo 2

Rimuovere la striscia laterale destra
Atom L/XL Type-C Interface Replacement Step 02

Passaggio 3

Rimuovere le 3 viti sulla barra laterale sinistra
Atom L/XL Type-C Interface Replacement Step 03

Passaggio 4

Rimuovere il vassoio della scheda SIM
Atom L/XL Type-C Interface Replacement Step 04

Passaggio 5

Rimuovere la striscia laterale sinistra
Atom L/XL Type-C Interface Replacement Step 05

Passaggio 6

Rimuovere le 10 viti sul guscio posteriore
Atom L/XL Type-C Interface Replacement Step 06

Passaggio 7

Rimuovere il guscio posteriore. Fare attenzione alla colla impermeabile
Atom L/XL Type-C Interface Replacement Step 07

Passaggio 8

Inserire le 5 viti e la staffa di fissaggio sull'FPC di tipo c
Atom L/XL Type-C Interface Replacement Step 08

Passaggio 9

Rimuovi il jack per cuffie da 3,5 mm. Fai leva per aprire le 3 interfacce del cavo sull'FPC di tipo C
Atom L/XL Type-C Interface Replacement Step 09

Passo 10

Rimuovere l'FPC di tipo C
Atom L/XL Type-C Interface Replacement Step 10

Passaggio 11

Estrarre il nuovo FPC di tipo c (prestare attenzione a verificare se l'FPC di tipo c acquistato corrisponde al telefono cellulare)
Atom L/XL Type-C Interface Replacement Step 11

Passo 12

Installa l'FPC di tipo c Collega il cavo di interfaccia all'FPC di tipo c Fissa il jack per cuffie da 3,5 mm
Atom L/XL Type-C Interface Replacement Step 12

Passo 13

Installare le 5 viti e la staffa di fissaggio sull'FPC di tipo C
Atom L/XL Type-C Interface Replacement Step 13

Passaggio 14

Installare il case posteriore e 10 viti
Atom L/XL Type-C Interface Replacement Step 14

Passaggio 15

Installare la striscia laterale sinistra
Atom L/XL Type-C Interface Replacement Step 15

Passaggio 16

Installare il vassoio della scheda SIM Installare le 3 viti sulla guida laterale sinistra
Atom L/XL Type-C Interface Replacement Step 16

Passaggio 17

Installare la striscia del lato destro
Atom L/XL Type-C Interface Replacement Step 17

Passo 18

Installare le 3 viti sulla barra laterale destra
Atom L/XL Type-C Interface Replacement Step 18
