Tutorial sulla sostituzione del gruppo tastiera Unihertz Titan Slim

Questo tutorial esaminerà il processo di sostituzione del gruppo tastiera dello smartphone Unihertz Titan Slim.

È importante leggere l'intera guida e assicurarsi di poter completare tutti i passaggi prima di iniziare a sostituire il gruppo tastiera del tuo smartphone Unihertz Titan Slim. In caso contrario, si consiglia di rivolgersi a uno specialista locale qualificato per eseguire la riparazione.

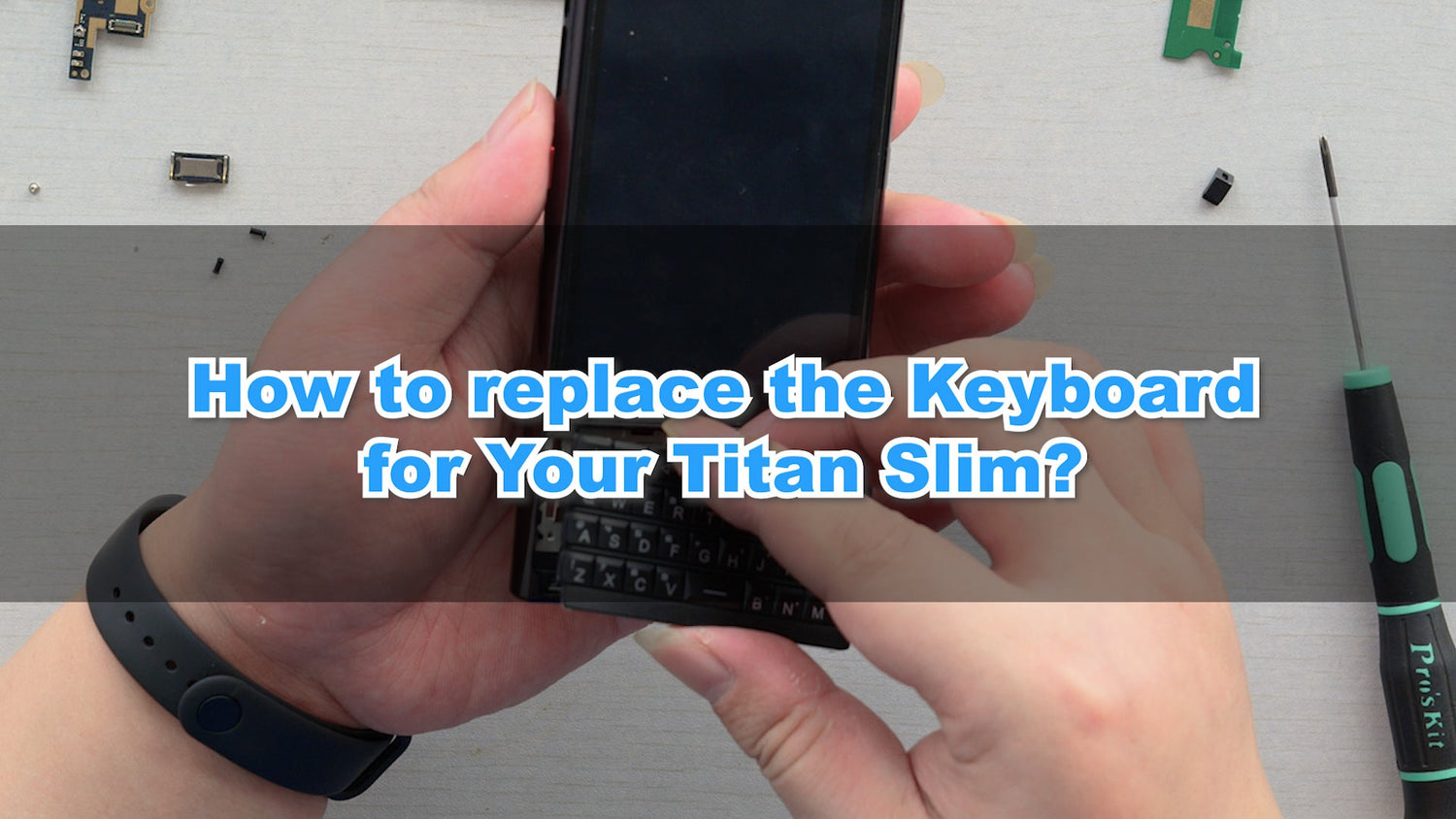

Come sostituire il gruppo tastiera per Unihertz Titan Slim

Come sostituire il gruppo tastiera per Unihertz Titan Slim passo dopo passo

	Passo 1 Metti il ​​guscio posteriore del telefono cellulare sulla piattaforma riscaldante per riscaldarlo Puoi anche usare una pistola termica per riscaldare lungo il bordo del guscio posteriore
	Passo 2 Attendi finché il nastro biadesivo sulla cover posteriore non si ammorbidisce, utilizza uno strumento a ventosa e un piede di porco per staccare la cover posteriore (fai attenzione a non danneggiare il vetro sulla cover posteriore)
	Passaggio 3 Rimuovere il guscio posteriore. Pulire il nastro biadesivo residuo
	Passaggio 4 Rimuovere 11 viti
	Passaggio 5 Rimuovere la staffa dell'antenna WIFI/BT, la staffa dell'antenna NFC e la staffa dell'antenna principale
	Passaggio 6 Fare leva per aprire l'interfaccia del cavo sulla scheda dell'antenna. Rimuovere la scheda dell'antenna
	Passaggio 7 Fai leva per aprire l'interfaccia del cavo su type-c_FPC Rimuovi type-c_FPC
	Passaggio 8 Apri le 9 porte dei cavi sulla scheda madre
	Passaggio 9 Rimuovere i due vassoi della scheda SIM
	Passo 10 Rimuovere la scheda madre
	Passaggio 11 Rimuovere le viti di fissaggio della tastiera
	Passo 12 Aprire la tastiera dallo spazio (nota: la tastiera e il pannello frontale sono collegati tramite nastro biadesivo)
	Passo 13 Strappare la pellicola biadesiva sul retro della nuova tastiera
	Passaggio 14 Fissare i cavi sulla tastiera e installare i cavi di collegamento dalla vecchia tastiera alla nuova tastiera
	Passaggio 15 Passare il cavo attraverso la fessura nel pannello anteriore e installare la tastiera
	Passaggio 16 Installare le viti di fissaggio della tastiera
	Passaggio 17 Controllare se l'anello di gomma di fissaggio del microfono cade
	Passo 18 Installa type-c_FPC
	Passo 19 Installare la scheda dell'antenna Collegare l'interfaccia del cavo sulla scheda dell'antenna
	Passo 20 Installa la scheda madre
	Passo 21 Collega le 10 porte dei cavi sulla scheda madre
	Passaggio 22 Installare la staffa dell'antenna principale, la staffa dell'antenna NFC, la staffa dell'antenna WIFI/BT
	Passaggio 23 Installare 11 viti
	Passaggio 24 Installa il case posteriore
