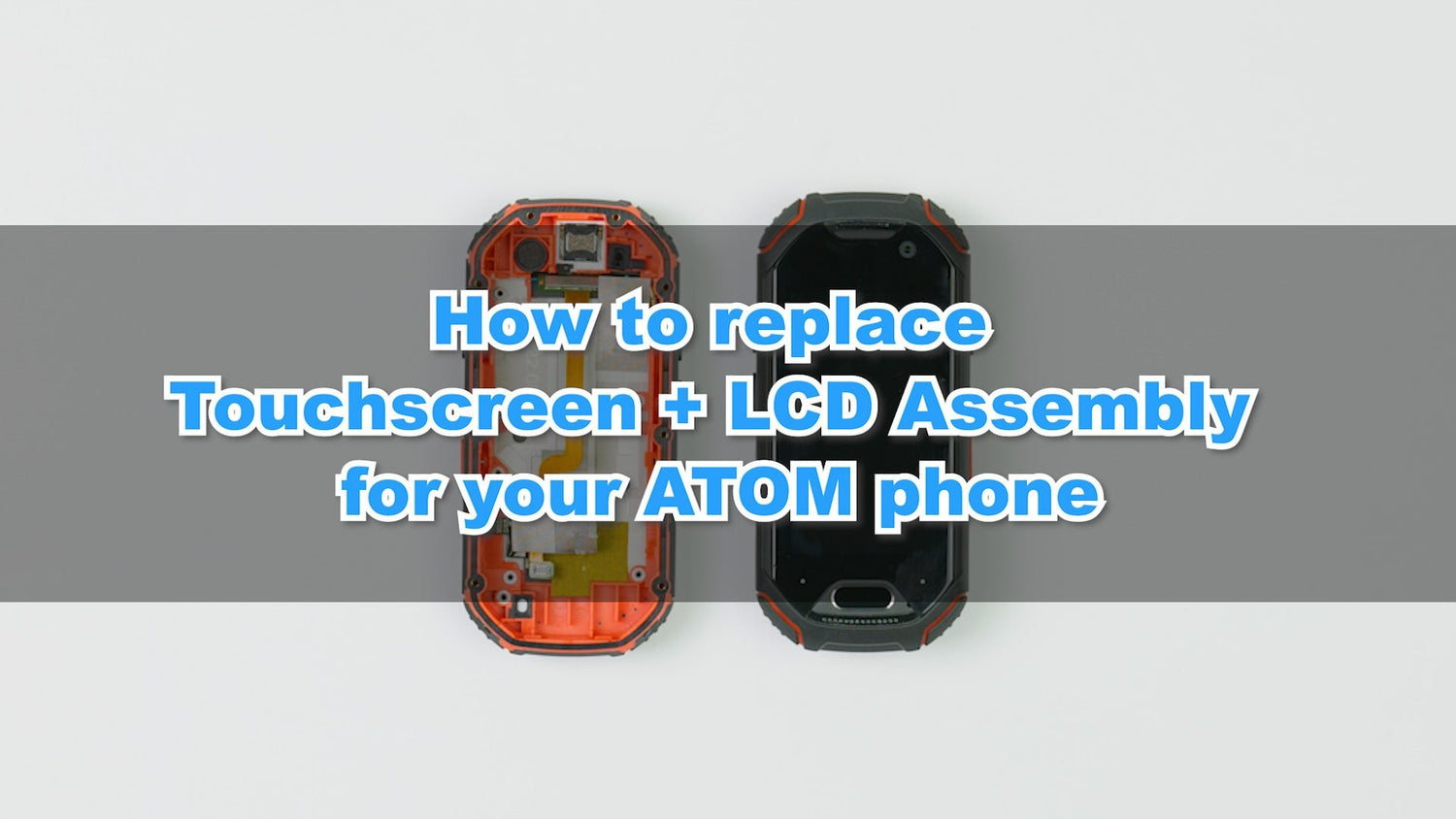

Unihertz Atom タッチスクリーンおよび LCD アセンブリの交換チュートリアル

このチュートリアルでは、Unihertz Atom スマートフォンのタッチスクリーンと LCD アセンブリを交換するプロセスを説明します。

Unihertz Atom スマートフォンのタッチスクリーンと LCD アセンブリの交換を開始する前に、ガイド全体を読み、すべての手順を完了できることを確認することが重要です。それ以外の場合は、地元の訓練を受けた修理専門家を見つけて修理を行うことをお勧めします。

Unihertz Atom のタッチスクリーンと LCD アセンブリを交換する方法

Unihertz Atom のタッチスクリーンと LCD アセンブリを段階的に交換する方法

	ステップ1 リアケースのネジ8本を外し、リアケースを取り外します。
	ステップ2 ホーンアセンブリのネジ2本を外します
	ステップ 3 ホーンアセンブリを取り外します
	ステップ 4 バッテリーとマザーボードを接続しているケーブルインターフェイスをこじ開けてバッテリーを取り外します
	ステップ 5 SIMカードトレイを取り外します
	ステップ6 type-c_FPC の 2 本のネジを外します。 type-c_FPC を取り外します。
	ステップ7 カメラ アセンブリのネジを外します。 カメラ アセンブリとマザーボード間の接続部分にあるケーブル インターフェイスをこじ開けます。
	ステップ8 カメラアセンブリを取り外します
	ステップ9 マザーボードの 2 本のネジを外します。 マザーボードの 4 つのケーブル コネクタをこじ開けます。
	ステップ10 マザーボードを取り外します (マザーボードの背面にケーブルが接続されていることに注意してください) マザーボードの背面にあるケーブル コネクタをこじ開けます。
	ステップ11 サイドボタンFPCを外す
	ステップ12 新しいフロントパネルアセンブリを取り出します。 距離センサーとマイクのシールリングが損傷していないか確認します。 カメラ保護フォームを取り外します。
	ステップ13 マザーボードの背面にケーブルインターフェイスを接続します。 マザーボードを取り付けます。
	ステップ14 サイドボタンFPCを取り付ける
	ステップ15 2 本のネジをマザーボードに取り付けます。 4 つのケーブル コネクタをマザーボードに取り付けます。
	ステップ16 カメラアセンブリを取り付ける
	ステップ17 カメラ アセンブリとマザーボード間のケーブル インターフェイスを接続します。 カメラ アセンブリにネジを取り付けます。
	ステップ18 バッテリーを取り付けます バッテリーを取り付け、マザーボードに接続されたケーブルインターフェイスを取り付けます
	ステップ19 ホーンアセンブリを取り付けます
	ステップ20 ホーンアセンブリに2本のネジを取り付けます
	ステップ21 バックシェルを取り付けます
	ステップ22 リアケースに8本のネジを取り付けます
	ステップ23 SIMカードトレイを取り付ける
